Dynamic monitoring and analysis system of the growth of roots
一、用途
定時自動成像水培、瓊脂培養基培農作物根系，并動態監測根系生長速度，動態跟蹤根系結構變化情況，宏觀動態統計分析不同時刻點根系的整體發展變化，是作物抗性分析的好幫手。基于人工智能深度學習的原位土培根系圖自動識別提取，自動識別提取土培原位根系量≥80%（時間僅約2分鐘），極大減少交互引導修正分析根系的工作量。還可分析洗凈根系或霧培洗凈根系情況，獲得根系的生物量數據，以便科學客觀地評價植物生長質量相應關鍵因素，如分析：光照、水肥、溫濕度環境對生長與抗逆性的影響。
二、 主要性能指標

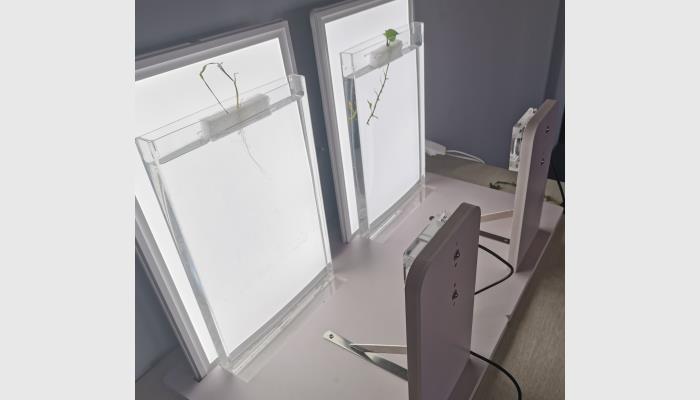

1、大景深拍攝儀+背光成像套件可在植物側面等位置上拍照成像水培根系。可調設定0.5-48小時間隔拍照來自動成像根系。監控用的電腦1分鐘內可全自動拍完照另做他用。
2、實時監測4個視野的水培作物植株，標配4套動態生長監測拍照成像硬件（含4個240mm 寬*380mm高的透明培養扁盒）。
3、標配1組10個的內空尺寸寬205mm x高270mm x厚5mm可做左右對比的瓊脂培養基透明扁盒，以便用掃描儀獲取細微至0.2mm直徑的瓊脂培養原位根系圖像。

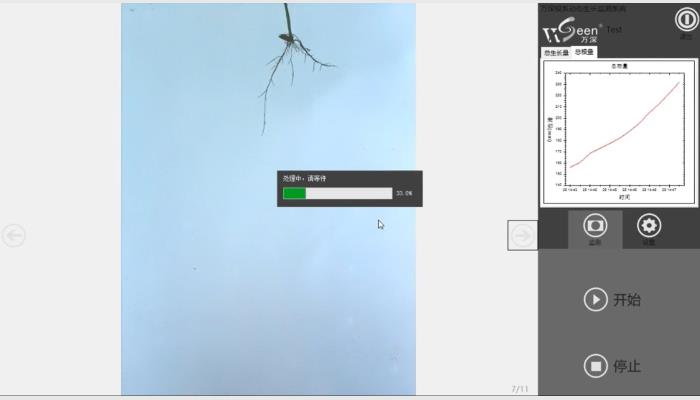

4、系統能自動生成水培、瓊脂培養基培養農作物根系的整體發展變化和生長的動態數據，動態圖示標記活體根系每天的新生長量和統計其對應的新生長根量，包括不同深度位置上的根量變化。系統具備對根系生長異常的預警機制。
5、可按被監控根系分塊區域圖像顯示根量隨時間變化的密度熱力圖，各部位的變化精細度可由分塊監控大小來自定義控制。
6、能自動生成根系生長的視頻，以便按時間節點來回溯查看。

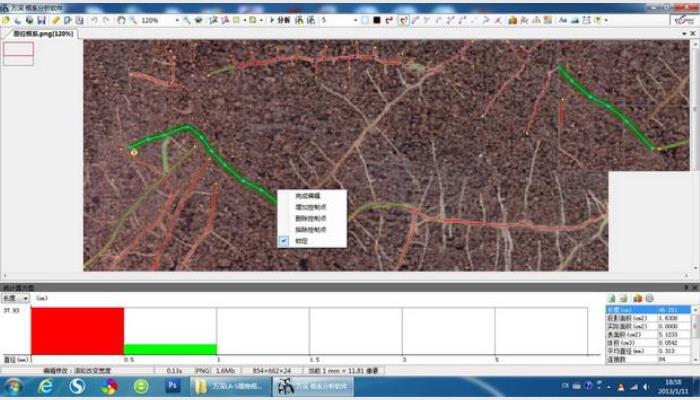

7、基于人工智能深度學習的原位土培根系圖自動識別提取，自動識別提取土培原位根系量≥80%（時間僅約2分鐘），極大減少交互引導修正分析根系的工作量。可對原位土培根系圖像進行交互引導分析、鎖定編輯根系路徑、修正根系的長短、粗細、位置等。具有鼠標編輯點的跟隨放大鏡。能自動拼接多張原位根系圖。
8、可做洗凈根系分析：
1)根總長；2)根平均直徑；3)根總面積；4)根總體積；5)根尖計數；6)分叉計數；7)交疊計數；8)根直徑等級分布參數；9)根尖段長分布，10)可不等間距地自定義分段直徑，自動測量各直徑段長度、投影面積、表面積、體積 等，及其分布參數；11)能進行根系的顏色分析，確定出根系存活數量，輸出不同顏色根系的直徑、長度、投影面積、表面積、體積。12)能進行根系的拓撲分析，自動確定根的連接數、關系角等，還能單獨地自動分析主根或任意一支側根的長度和分叉數等，可單獨顯示標記根系的任意直徑段相應各參數（分檔數、檔直徑范圍任意可改，可不等間距地自定義），并能進行根的分叉裁剪、合并、連接等修正，修正操作能回退，以快速獲得100%正確的結果。13)能用盒維數法自動測根系分形維數。可分析根瘤菌體積在根系中的占比，以客觀確定根瘤菌體貢獻量。14)大批量的全自動根系分析，對各分析結果圖可編輯修正。15)能做根系生物量分布的大批量自動化估算。16）具有向地角分析、路徑分析、主根提取分析特性。17）能自動測量油菜、大豆等果莢的果柄、果身、果喙部分的粗細、長、弧長、玄高等參數。18）能自動測量各種粒的芒長。19）能測各類針葉的葉面積、長度、粗細。20）各分析圖像、分布圖、結果數據可保存，分析結果輸出至Excel表，可輸出分析標記圖。
9、儀器有云平臺支持，可將分析數據保存到云端隨時隨地查看。
三、標準配置
1、RootGA型根系動態生長監測分析系統軟件U盤及軟件鎖1套
2、自動對焦800萬像素大景深拍攝儀+背光燈板和定位底板+透明培養扁盒套件4組
3、光學分辨率4800dpi、A4加長的雙光源彩色掃描儀1臺
4、10個的瓊脂培養透明扁盒1組
5、條碼掃碼槍1個
6、電腦（13代酷睿i5 CPU /16G內存/500G硬盤 / 21”彩顯/無線網卡）1臺
